偏心半球閥,PBQ340H偏心半球閥具有開啟力小，關閉能破除結垢障礙，實現密封性能好等特點，耐磨。偏心半球閥的耐磨腐蝕材質，因而被廣泛的應用在水，蒸汽，污水，石油化工，天然氣，溶液及礦漿等兩相介質，及塵埃氣體等的理想傳輸設備。
偏心半球閥是一種實用操作型的產品，其執行機構上配備液動執行裝置，更方便用戶操作輕便，遠距離自動化操作，發展了半球閥的用途范圍，特別在惡劣的環境下不方便與人工操作或常開動作時，配套自動化電腦操作情況下。
偏心半球閥,PBQ340H偏心半球閥的結構原理是半球體中線與閥桿中線偏置尺寸，與閥座中線偏置尺寸，全開時球體與閥座完全脫開，并有一定的間隙，回轉半徑分為長半徑和短半徑，在長半徑轉動軌跡的切線會與閥座密封面形成一個θ角，在閥門啟閉時，半球相對閥座面有一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時閥座與半球之間的機械磨損和擦傷，使用壽命。
偏心半球閥,PBQ340H偏心半球閥產品標準規范：1.設計與制造：GB/T12237
2.壓力試驗：GB/T13927
3.法蘭連接尺寸；GB/T9113.1-9113.4、 GB/T17241.6、JB/T79.1-79.4 、HG20596
偏心半球閥,PBQ340H偏心半球閥 產品【適用工礦】：可廣泛應用于含纖維，固體顆粒，粉塵，料漿，污水及易結晶等各種介質的管道系統，作啟閉及調節流量用。
偏心半球閥【產品特色】：
1．產品采用半球結構，臥裝方式，開啟后半球體位于通道上方，完全脫離通道，因此閥門流通能力大，不沉積雜質.
2．半球體采用三偏心結構，開啟時迅速脫離閥座，有效防止密封面的摩擦損傷，并減小了操作力矩，延長了閥門的壽命。
3．半球體高硬度密封面與金屬閥座配合具有剪切作用，能剪斷鐵絲及各種纖維織物，不纏繞，不沉積。是污水處理系統首選閥門。
偏心半球閥,PBQ340H偏心半球閥特點如下：
1． 開關方便：啟閉時球面與閥體相脫離，無任何接觸，扭矩小，轉動靈活，啟閉時半球閥座的剪切作用能切去密封面上的結垢及粘連物，能保持密封嚴緊。
2． 直通式：單向密封和偏心式結構，開啟時球與閥體相脫離，流道直通，不會出現卡、堵現象。
3． 閥門屬于硬密封結構，密封副根據不同介質，使用不同的耐磨合金材質，而且還具有堅硬的耐磨性與相應的耐腐蝕性。
4． 密封面的偏心結構使球面能自動補償磨損，保持閥門的密封性，使用壽命長，安全可靠。

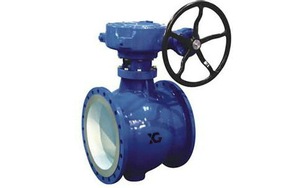

偏心半球閥實物圖
偏心半球閥,PBQ340H偏心半球閥性能參數
|
公稱壓力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公稱通經（mm） |
40-600 |
40-600 |
40-600 |
40-600 |
40-600 |
|
密封試驗壓力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
殼體試驗壓力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
適用溫度（℃） |
－29～300、－29～425、－29～540 |
|
適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類 |
|
驅動方式 |
手動、電動、氣動 |
|
連接形式 |
法蘭連接、對夾連接 |
|
安裝方式 |
立式安裝、臥式安裝 |
材料明細表
|
序號 |
名稱及規格 |
材料 |
|
1 |
底蓋 |
25 |
|
2 |
內六角螺栓 |
35CrMo |
|
3 |
墊片 |
柔性石墨 |
|
4 |
閥體 |
WCB |
|
5 |
下閥桿 |
2Cr13 |
|
6 |
球體 |
WCB |
|
7 |
滑動軸承 |
銅基合金或不銹鋼 |
|
8 |
墊片 |
柔性石墨 |
|
9 |
閥座+堆焊合金鋼 |
25 |
|
10 |
閥座支承 |
25 |
|
11 |
內六角螺栓 |
35CrMo |
|
12 |
鍵 |
40Cr |
|
13 |
上閥桿 |
2Cr13 |
|
14 |
滑動軸承 |
銅基合金或不銹鋼 |
|
15 |
填料墊 |
2Cr13 |
|
16 |
填料 |
柔性石墨 |
|
17 |
填料壓蓋 |
WCB |
|
18 |
支架 |
WCB |
|
19 |
螺柱 |
35CrMo |
|
20 |
螺母 |
45 |
|
21 |
螺柱 |
35CrMo |
|
22 |
螺母 |
45 |
|
23 |
螺柱 |
35CrMo |
|
24 |
螺母 |
45 |
|
25 |
鍵 |
40Cr |
|
26 |
手動操作器 |
組合件 |
主要零件材料
|
閥體 閥蓋 |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
ASTM |
WCB |
CF8 |
CF8M |
WC9 |
|
球體 |
GB |
ZG2Cr13 |
ZG1Cr18Ni9Ti 表面特殊處理 |
ZG0Cr18Ni12Mo2Ti 表面特殊處理 |
ZG15Cr1Mo1V 表面特殊處理 |
|
ASTM |
CA15 |
CF8+HF |
CF8M+HF |
WC9+HF |
|
閥桿 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo2V |
|
ASTM |
420 |
304 |
316 |
F22a |
|
閥座 |
GB |
PTFE |
2Cr13 |
PTFE |
1Cr18Ni9Ti |
PTFE |
0Cr18Ni12Mo2Ti |
D517 |
|
ASTM |
PTFE |
420 |
PTFE |
304 |
PTFE |
316 |
HF |
|
填料 |
GB |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
ASTM |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
螺栓 |
GB |
35 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
A193 B16 |
|
螺母 |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|
ASTM |
A194 2H |
A194-8 |
A194-8 |
A194-4 |
偏心半球閥,PBQ340H偏心半球閥尺寸圖:
